江苏166电池高速激光划片机 小片电池片划片机性能

型号规格SHL2-4000V19

激光功率　60W MOPA

激光波长1064nm

划片速度600mm/s

刻线宽度≤40μm

热影响区≤80μm

刻线深度0-200μm；（可调）

划片精度±0.1mm

定位方式

CCD视觉定位

裂片方式

机械掰片

划片产能

3200整片/小时

电池片规格156×156-166×166mm

设备尺寸

L2140*W1440*H1800mm

设备重量

1200kg

江苏166电池高速激光划片机 小片电池片划片机性能介绍性能

1、的划片工艺

采用1064nm红外光源，光程固定，光束质量好，激光划线宽度细，热影响区小；电池片切割断面更整齐，对电池片损伤小，切割精准

2、工作效率高

激光划片速度快，整机自动划程度高，设备产能可达3200整片/小时

3、高精度定位

电池片CCD视觉定位，高精度机器臂取片，定位精度≤0.1mm

4、自动化程度高:料盒自动传输、电池片自动上下料、自动定位、自动划片、自动裂片、小片自动装盒。性能稳定，故障率低，维护简单

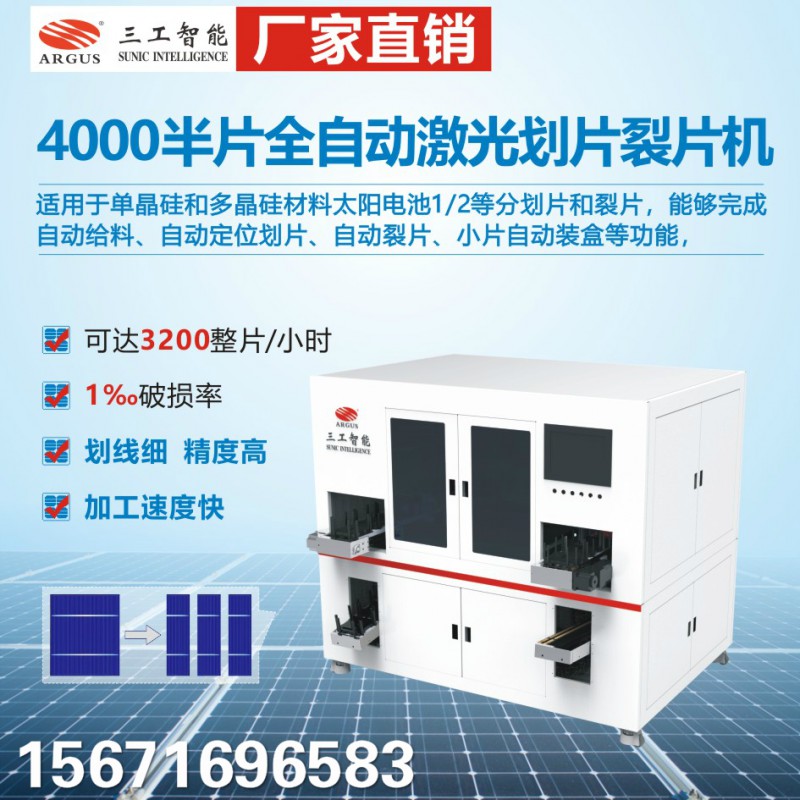

SHL2-4000 Half Cell Automatic Laser Scribing&Breaking Machine

Equipment Introduction

Applied to scribe&split mono-crystalline silicon and poly-crystalline silicon solar cell into 1/2 piece, which can achieve automatic cell loading,automatic positioning scribing,automatic cell splitting,small cell load in box automatically and so on.

Technology Parameters

Model

SHL2-4000V19

Laser powe

60W MOPA

laser wavelength

1064nm

Scribing speed

Maximum 600mm/s

Scribing line width≤40μm

Hot affected area≤80μm

Scribing line depth

0-200μm；（adjustable）

Scribing accuracy±0.1mm

Positioning method

CCD visual positioning

Cell breaking metho

Mechanical cell breaking

Scribing capacity

3200 full cells/hr

Breakage rate

≤1‰（Positive A class）

Solar cell specification

156×156-166×166mm

Size

L2140*W1440*H1800mm

Net Weight1200kg
